TO 封装包含两个元件：管座和管帽。在光电子领域中，管帽实现了两大基本功能。

首先，它们对传输和接收应用领域中的光学元件提供了持久可靠的保护。

其次，作为光学接口，它们还确保了光学信号的顺利传输。

因此，安装在管帽中的窗口或透镜的光学性质必须达到相当高的要求。



一般情况下，我们可以将管帽分为两种不同类型：模塑TO管帽&透镜：在对金属

和玻璃进行密封处理时不使用任何其它材料。此类管帽适用于所有传统类型的光

学信号传输。单晶硅片

焊接TO管帽&透镜：
在对金属和玻璃进行熔融处理时添加了焊料玻璃。此类管帽适用于包含特殊光学元件的各种精密应用。

将管座和管帽焊接在一起可形成 TO 封装。在此过程中，封装空间内部的氧气将被抽空，以增强防腐性能。

1.常规使用储存环境：温度 20~25℃，湿度 50% ~ 70%；

2.产品尺寸：管帽：外径 5.4±0.1mm，小外径 4.6±0.03mm，

内孔 2.5±0.05， 厚度 0.2±0.03mm；

滤光片规格：长/宽 2.9±0.05，厚度 0.5±0.05。

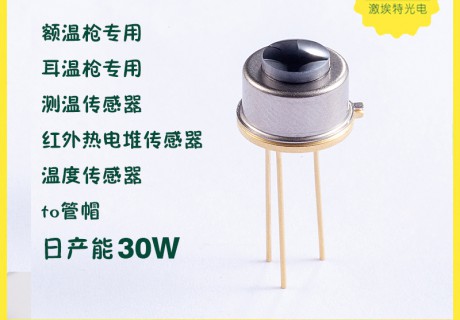

3.产品图片

4.包装方式：PVC 胶膜包装/客户指定方式；

5.光谱图： 2.5-5um T

基 材：单晶硅
尺 寸：
2.8*2.8*0.5mm
2.9*2.9*0.5mm
3.0*3.0*0.5mm

镀膜尺寸：

4 寸（直径 100mm） 6 寸（直径 150mm）
成品尺寸公差：0/-0.15mm成品厚度公差：±0.05mm

光 学 特 性：
2-5um @ Tave<1% 、6-14um @Tave>85%

LP5.5um 硅片

外   观：

1）无明显凹陷和凸物，双面光面，符合美军标60/40 标准。

2）平行度：<1arc min    膜层强度：

 1）用美军标 800 的 3M 粘拉胶进行迅速拉扯实验，确保膜层无脱落。    包装方式：

 1）镀膜 4 寸或 6 寸的大片直接按照成品尺寸切断，并双面覆膜。

2）每一版用泡棉隔开，并抽真空包装。

3）根据放入数量每个独立小包装之间再用泡棉隔开。

4）产品与外箱之间用泡棉隔开。



装配使用方法：

1）拆开外包装，取出每个独立包装。

2）撕开其中一面的保护膜

3）用真空吸笔拿取每个成品硅片进行封装

出货附带资料：

1） 产品光谱检测曲线。

 2） 出货检验报告
