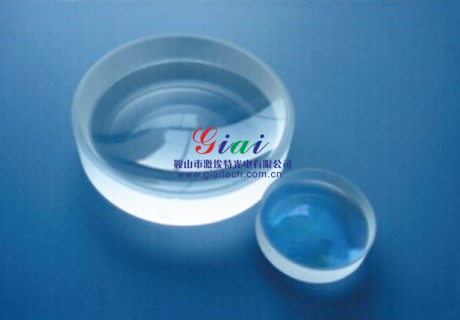

双凹透镜与平凹透镜类似,焦距为负,可是平行入射的光线向外发散,双凹透镜的两个侧面曲率半径相等,一般用于扩束光线,和投影等。
原理
双凹透镜成像的几何作图与凸透镜者原则相同。从物体的顶端亦作为两条直线:一条平行于主光轴,经过双凹透镜后偏折为发散光线,将此折射光线相反方向返回至主焦点;另一条通过透镜的光学中心点,这两条直线相交于一点,此为物体的像。

双凹透镜与平凹透镜的区别

凸凹透镜用于近视镜;凹凸透镜用于老花镜;平凸透镜用于仪器或放大;平凹透镜用于仪器。
平凹透镜是指一面凹、一面平的透镜,而双凹透镜则是两面都凹的透镜。

用途

其两面曲率中心之连线称为主轴,其中央之点O称为光心。通过光心的光线,无论来自何方均不折射。平行主轴之光束,照于凹透镜上折射后向四方发散,逆其发散方向的延长线,则均会于与光源同侧之一点F,其折射光线恰如从F点发出,此点称为虚焦点。在透镜两侧各有一个。双凹透镜又称为发散透镜。凹透镜的焦距,是指由焦点到透镜中心的距离。透镜的半径越大其焦距越长,如为薄透镜,则其两侧之焦距相等。
在光疏介质中使用时,能对入射光束起发散作用,故又称发散透镜。又因其焦距为负,又称负透镜。对薄的凹透镜,成像公式、横向放大率公式和符号法则均与凸透镜同。
双凹透镜所成的像总是小于物体的、直立的虚像,双凹透镜主要用于矫正近视眼。近视眼主要是由于晶状体的变形,导致光线过早的集合在了视网膜的前面。双凹透镜则起到了发散光线的作用,双凹透镜成一个正立、缩小的虚像,,使像距变长,恰好落在视网膜上。
产品参数

双凹透镜产品参数

常规型号
直径(mm)
焦距(mm)
后焦距(mm)
中心厚度(mm)
边缘厚度(mm)
曲率半径(mm)

6.0-6.0-6.41.52.5-9.7
9.0-9.0-9.52.03.4-14.7
12.7-15.0-15.83.04.7-24.0
12.7-50.0-51.13.54.3-52.1
25.4-25.0-25.83.07.2-3.6
25.4-50.0-51.03.06.1-52.0
25.4-75.0-76.13.55.6-77.9
50.0-100.0-101.65.011.3-104.55
50.0-125.0-126.65.09.95-130.48
75.0-150.0-151.85.014.42-156.57
