产品介绍：

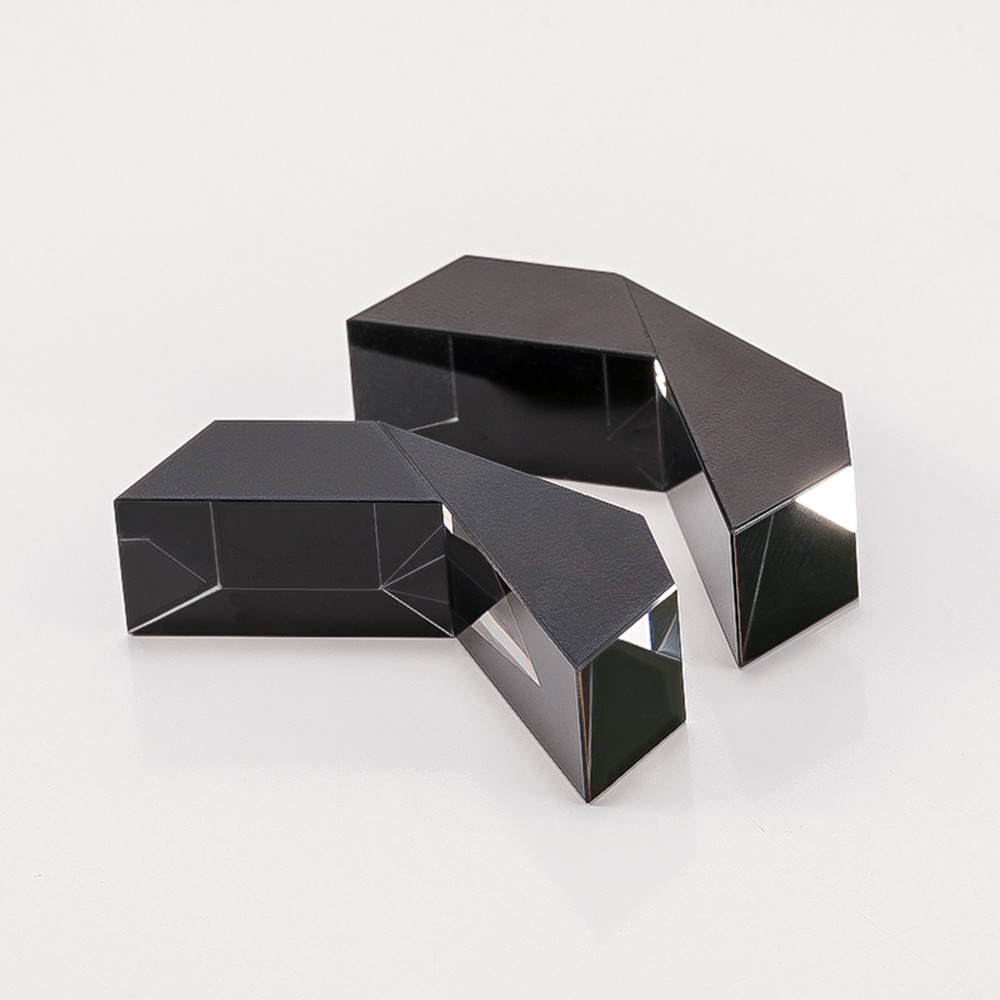

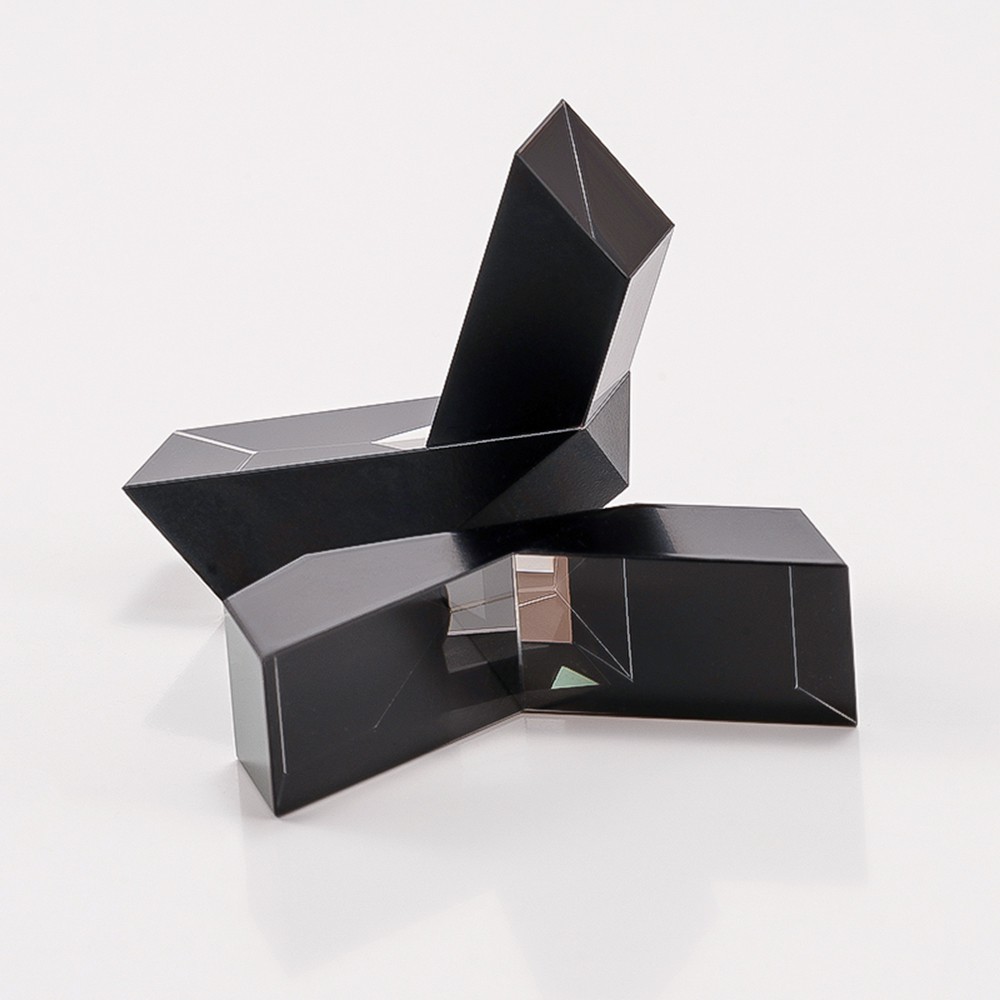

该棱镜是由两个光学棱镜胶合在一起的，形成一个V形组件。

转向棱镜可以实现光路转向棱镜；改变原有光路方向，满足不同机械结构设计，实现两个镜头最小间距；一般用于转向光学系统。

光线以垂直入射的方式进入棱镜的一个面，从一个30”的倾料面内反射，然后从棱镜底部的“屋顶”部分(由两个以90°角相交的面组成)反射。

然后光从对面的30”面反射出去，再次以正入射的方式射出。内部反射效果是垂直和水平翻转图像。

这产生了180”的图像旋转(不改变图像的旋向)，并允许使用棱镜作为图像竖立系统。

转向棱镜涂墨的主要目的是吸收镜片有效光圈以外的杂光，避免杂光透过到感光芯片形成眩光，影响成像质量。

光路原理图（参考数据）  ：

产品优势：

•折射的角度小                       •色差弱

•光学性能好                          •体积小

应用领域：

广泛应用于工业检测、自动化、电子通讯、半导体、生物医疗、科学研究等领域。
