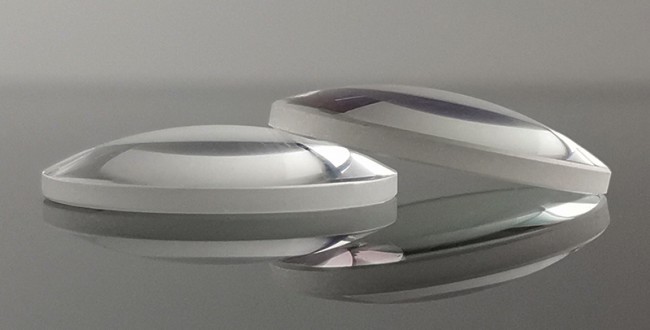

1、什么是平凸透镜

平凸透镜是光学系统中的正透镜,其主要作用是扩束、成像、光束准直、聚焦准直、点光源的准直等用途。

2.平凸透镜的特点

平凸透镜的一侧为凸面,平面为正焦距。平凸透镜通常用于相关应用,例如光束缩小、焦距缩小或图像放大。

为了减小球面像差,当使用平凸透镜聚焦准直光束时,光束应入射在透镜的曲面上;当平凸透镜用于点光源的准直时,光束应入射在平面上。

平凸透镜具有正焦距,通常用于成像或光束准直等应用。镀膜镜片也广泛用于可见光和近红外应用。常规镜头尺寸有:12.7mm、25.4mm、50.8mm。

0026-750 008-750 001-750

平凸透镜简介:

平凸透镜一面凸面一面平面,具有正焦距,通常用于缩小光束、减小焦距或放大图像等相关应用。为减少球差,平凸透镜用于准直光束聚焦时,光束应入射到透镜曲面上;用于点光源准直时,光束入射在平面上。

平凸透镜会将光线聚焦成一个点。常用于单色光源的瞄准和聚焦。使用时,将凸面面向入射光。旺鑫盛提供镀增透膜的平凸镜片。  锗、硅或硒化锌基片适用于红外应用,熔融石英则适用于紫外应用

平凸透镜特征:

材料: K9光学玻璃

直径误差: +0.0/-0.1mm

中心厚度误差: ±0.2mm

面型不规则: 波长/4 @

焦距误差(EFL): ±2%

透镜定心误差: 3 分

表面光洁度: 3~4级

倒边 : 0.2mmX450

不同类型光学透镜的区别及作用

光学透镜是一种用作在一些特殊行业回射用的玻璃产品,是可以影响光的波前曲率的透明光学器件。

透镜常见有六种:平凸透镜,双凸透镜,平凹透镜,双凹透镜,弯月透镜,胶合消色差透镜

平凸透镜是一种具有正焦距的透镜,一侧是平面镜,一侧是球面镜。平凸透镜是把平行光线聚集到一个点上的理想选择,平凸透镜可以将准直光束会聚在后焦点上,也可以将点光源变成准直光束,平凸透镜主要用于单色光,

如激光;这类透镜用于汇聚平行光,或把点光源转化成平行光。

平凹透镜是指透镜的一面为平面另一面为凹面。平凹透镜的焦距为负值,可以使光束发散。因此在光学系统中可用于扩束、投影光线以及扩大光学系统焦距。

双凸透镜是指透镜的两面都是凸面,通常它们的曲率是相等的,主要用于汇聚来自点光源的光或向其它光学系统传递图像。由于物距和像距相等或者近似相等,能够将畸变最小化。

双凹透镜是指透镜的两面均为凹面。双凹透镜的焦距为负值,可以使光束发散。因此在光学系统中可用于扩束、投影光线以及扩大光学系统焦距。

弯月透镜是指透镜的一面为凹面另一面为凸面。弯月透镜的焦距可正可负。弯月透镜可以矫正相差通常用作矫正镜片,还可以作为照明系统的聚光器,并且选择合适厚度还可以有消除色差的作用。

消色差透镜由两种不同材料的双折射晶体组成,由于两种材料的色散不一样,因此可以在很宽的波长范围内实现较为均匀的相位延迟。在一定程度上消色差透镜可以改善温度对镜片的影响,但另一个结果是其增加了延迟量对入射角度及波长的敏感性。

常见的正透镜包括双凸透镜、平凸透镜以及月牙凸(凸面和凹面曲线相似,中心厚于边缘)。
