红外滤光片的分类及应用

红外滤光片指红外摄影用的深红色滤光片。颜色即使不太深的滤光，也会有相应的效果。红外滤光片主要应用于安防监控领域，红外气体分析仪，夜视产品，红外探测器，红外接收机，红外感应，红外通讯产品。具体到产品比如：监控摄相机，遥控器，红外幕墙产品，红外感应马桶、水龙头、洗手液装置，红外测温器，红外打印机，交互式电子白板，红外触摸屏，指纹识别机等。

产品批量应用：安防监控、红外测量、红外测温仪、红外热像仪、气体检测；生物识别系统的指纹考勤机，人脸识别考勤机，掌纹扫描仪，静脉识别仪，智能识别监控系统，红外摄像头，摄影镜头，军工镜头，工业镜头；CO2激光打标，激光切割，激光焊接，红外热成像，光电传感器封装，以及金融防伪油墨识别系统，智能灯具，卫橱感应设备，舞台灯光及激光演示系统，微型投影光学器件，体感游戏，多点触控应领域，激光美容仪IPL，激光测量，条码扫描，仪器仪表，激光器以及荧光显微镜，医疗仪器及医疗光学器件。

波长范围

波长范围红外测温滤光片包括的波长范围很宽广从780nm~14um

近红外滤光片（代号IR-A，波长780-1600nm，NIR）

中红外滤光片(IR-B，1600-3000nm，MIR)

远红外滤光片(IR-C，3000-30000nm，FIR)

红外滤光片的分类

从材料上划分，有光学玻璃镀膜的，也有有色玻璃制成的，也有塑料红外滤光片。这里所指的是近红外滤光片。如涉及到中远红外，材料还有CaF，Si，ZnSe，石英玻璃等。

从光学特性上来划分，有长波通型和带通型 。简单点来说它的功能就是屏掉可见光，仅透红外光的一个作用。智能机器里面的传感器，需要以透红外的方式把信号输送出去，而红外滤光片的穿透率和稳定性是直接影响到整个智能产品的关键。目前国外的沙伯基础穿透红外线原料可以做到，但是价格也是相当贵的，这让很多中小企业用不起。而国内现在专业做红外线穿透这方面产品的没有几家，因为这种黑科技材料必须具有专业性的技术才可以做出质量好的滤光片。



传感器滤光片是用于选择所需辐射波段的光学设备。传感器滤光片的一个共同特点是没有任何滤镜可以使天体的图像变亮。因为所有的滤光片都会吸收一定的波长。从而使物体变暗。

彩色传感器滤光片是各种颜色的平板玻璃或亮膜。传输带宽是几百埃。广泛应用于宽带测光或恒星摄谱仪。分离重叠的光谱层次。它的主要特点是它的尺寸可以做得相当大。

薄膜传感器滤光片一般透射波长较长。因此常被用作红外滤光片。后者是基于一定的电影基础。

传感器滤光片由塑料或玻璃制成。并且添加了特殊的染料。红色滤光片只允许红光通过。等等。原来玻璃板的透明度和空气的透明度差不多。所有的彩灯都能通过。所以它是透明的。但用染料染色后。分子结构发生变化。折射率也会改变。一些彩色光的通过也会改变。例如，当一束白光通过蓝色滤光片时。它发出一束蓝光。而绿光和红光很少见。大部分被过滤器吸收。

传感器滤光片非常有用。广泛用于摄影。传感器滤光片的尺寸可以做得相当大。薄膜传感器滤光片通常具有长的透射波长，并且经常被用作红外滤光器。后者在真空中涂覆。在一定衬底上交替形成高折射率或低折射率的金属-介质-金属薄膜或一定厚度的全介质薄膜。薄膜材料。厚度和串联的选择取决于所需的波长和传输带宽。

红外热成像测温窗口 红外热成像窗口 锗玻璃

产品简介：

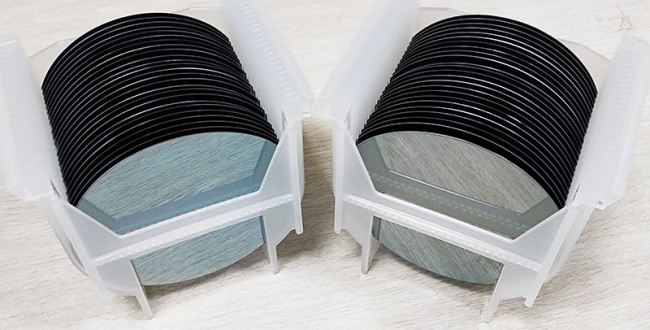

由于单晶硅片具有良好的红外光谱特性以及物理性能，我司生产的红外传感器滤光片主要采用单晶硅为基片，通过在基片上交替镀制不同折射率和厚度的材料薄膜，使基材具有长通、短通，带通，增透，反射等功能。

我司生产的单晶硅红外滤光片主要应用在激光、成像、探测、测温、传感、航空航天等领域的传感器上面，所以也叫红外传感器滤光片。

主要应用：

1、红外报警器，光电开关。（热释电红外传感器）

2、夜视仪窗口

3、测温仪窗口

4、热成像仪

5、气体分析仪

产品参数：

注:0°～45°入射时中心波长位移：≤110nm用途

单晶硅片

 窄带滤光片4260nm红外窄带滤光片CWL：4260nm@T>70~80%，FWHM:90~380nm带外：UV~11μm@T>1% CO2检测、火焰报警器、二氧化碳报警器

单晶硅片窄带滤光片3900nm红外窄带滤光片CWL：3900@T>70~80%，FWHM:90~170nm带外：UV~11μm@T<1%甲烷探测计、报警器

单晶硅片窄带滤光片3350nm红外窄带滤光片CWL：3350@T>70%，FWHM:120nm带外：UV~11μm@T<1%甲烷ch4检测

单晶硅片窄带滤光片3470nm红外窄带滤光片CWL：3470@T>70%，FWHM:125nm带外：UV~11μm@T<1%汽车尾气检测

单晶硅片窄带滤光片3570nm & 5640nm

红外窄带滤光片CWL：3570@T>70%，FWHM:125nm带外：UV~11μm@T<1%

CWL：5640@T>75%，FWHM:230nm带外：UV~11μm@T<1%酒精检测

单晶硅片窄带滤光片4650nm红外窄带滤光片CWL：4650@T>75%，FWHM:225nm带外：UV~11μm@T<1%一氧化碳co检测

单晶硅片窄带滤光片5050nm红外窄带滤光片CWL：5050@T>75%，FWHM:205nm带外：UV~11μm@T<1%一氧化碳co检测参考波长

单晶硅片窄带滤光片7350nm红外窄带滤光片CWL：7350@T>75%，FWHM:225nm带外：UV~11μm@T<1%二氧化硫so2检测

单晶硅片带通滤光片8-14um红外带通滤光片透射区:9~13μm@T>70%，带外：UV~20μm@T<1%人体温度检测，电子体温计等

单晶硅片长、短波通滤光片5um长波通红外滤光片UV~4μm@T<1%>78%人体温度检测，自动感应设备，红外灯开关

单晶硅片长、短波通滤光片6.5um长波通红外滤光片UV~6μm@T<1%>78%人体温度检测，自动感应设备，红外报警器

单晶硅片增透膜3-5 um红外增透膜3~5μm违反平均透过率T>80%，不同厚度基材透过略有变化。

单晶硅片增透膜8-14 um红外增透膜8~14μm违反平均透过率T>80%，不同厚度基材透过略有变化。
